공기압 감지를 넘어, 차량의 기동성을 지키는 능동형 제어 기술 CTIS(Central Tire Inflation System)는 타이어 공기압을 제어하는 장치로 공기압을 실시간 측정하여 주행 노면에 최적의 타이어 공기압을 유지시켜 효율적 기동운행할 수 있도록 하여 군용 및 특수목적 차량의 기동성과 임무 지속성을 높입니다.
CTIS 주요 구성품
적용 분야
Applications
-
방산 및 군용 기동장비 Defense & Military
차륜형 장갑차, 소형전술차량(LTV), 전술 트럭 등 다양한 작전 환경에서 높은 기동성과 임무 지속성이 요구되는 방산 차량
-
농업용 농기계 & 작업장비 Agricultural Machinery
대형 트랙터, 콤바인 등 논·밭 및 연약 지반 주행 시 토양 다짐을 방지해 작물 피해를 줄이고 견인력을 극대화하는 농업용 기계 및 작업장비
-
특수 목적 및 험지 작업 차량 Special Purpose
소방·구조 차량, 산림 관리차량, 광산 및 건설 현장용 대형 특수 수송 장비
-
상용 트럭 & 대형 수송 차량 Commercial Trucks
적재 중량 변화가 크고 악천후 및 장거리 험지 주행이 빈번한 대형 상용 트럭 및 트레일러
VEHICLE-SPECIFIC CTIS ENGINEERING
차량 구조에 맞춰 완성하는 CTIS 설계·적용 기술
CTIS 적용의 핵심은 공기 공급원에서 회전하는 타이어까지 압축공기를 전달하는 방식을 설계하는 것입니다. 신승정밀은 차량의 차축 구조와 공기 공급 조건, 타이어 수량 및 운용 조건 및 모드를 분석하여 모듈 공급부터 공압 라인과 로터리 유니온을 포함한 통합 설계, 별도의 공기 공급원을 적용하는 CTIS 개발까지 차량별 적용 방안을 제안합니다.
-
적용 방식01
MODULE-BASED SUPPLY
기존 차량 구조를 활용한 모듈 공급

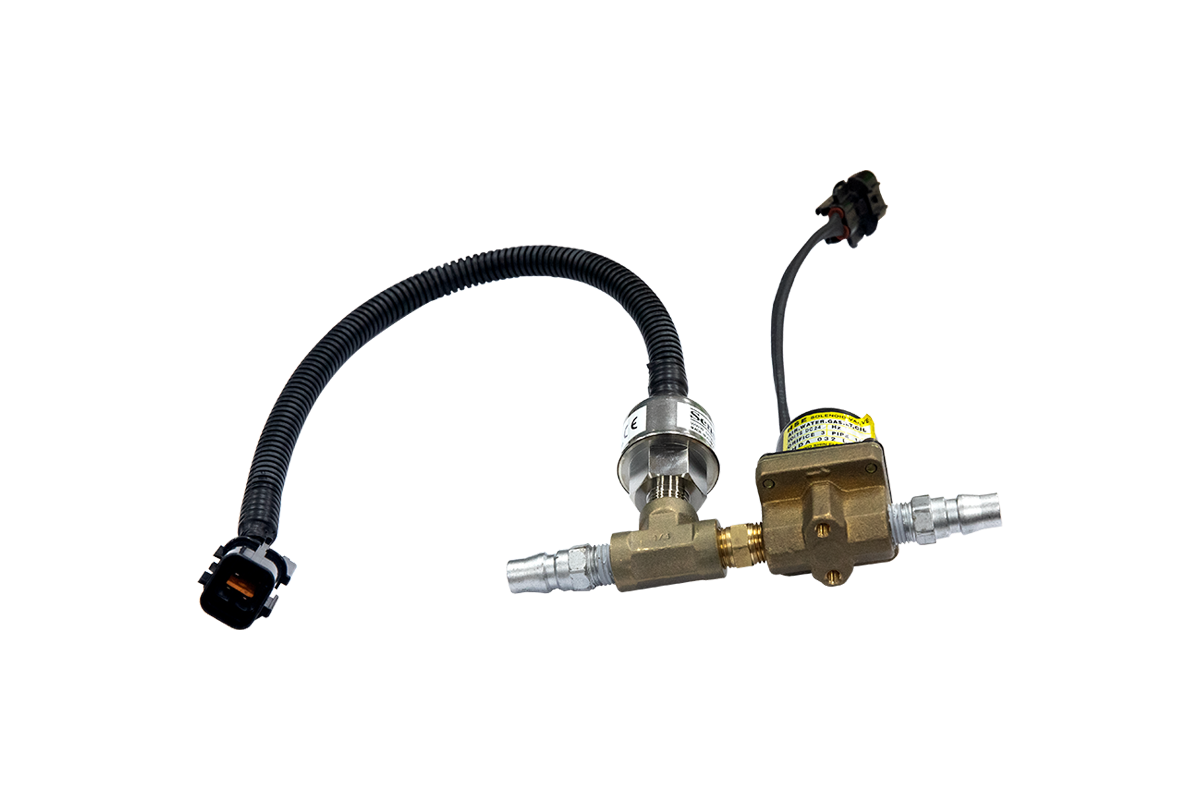

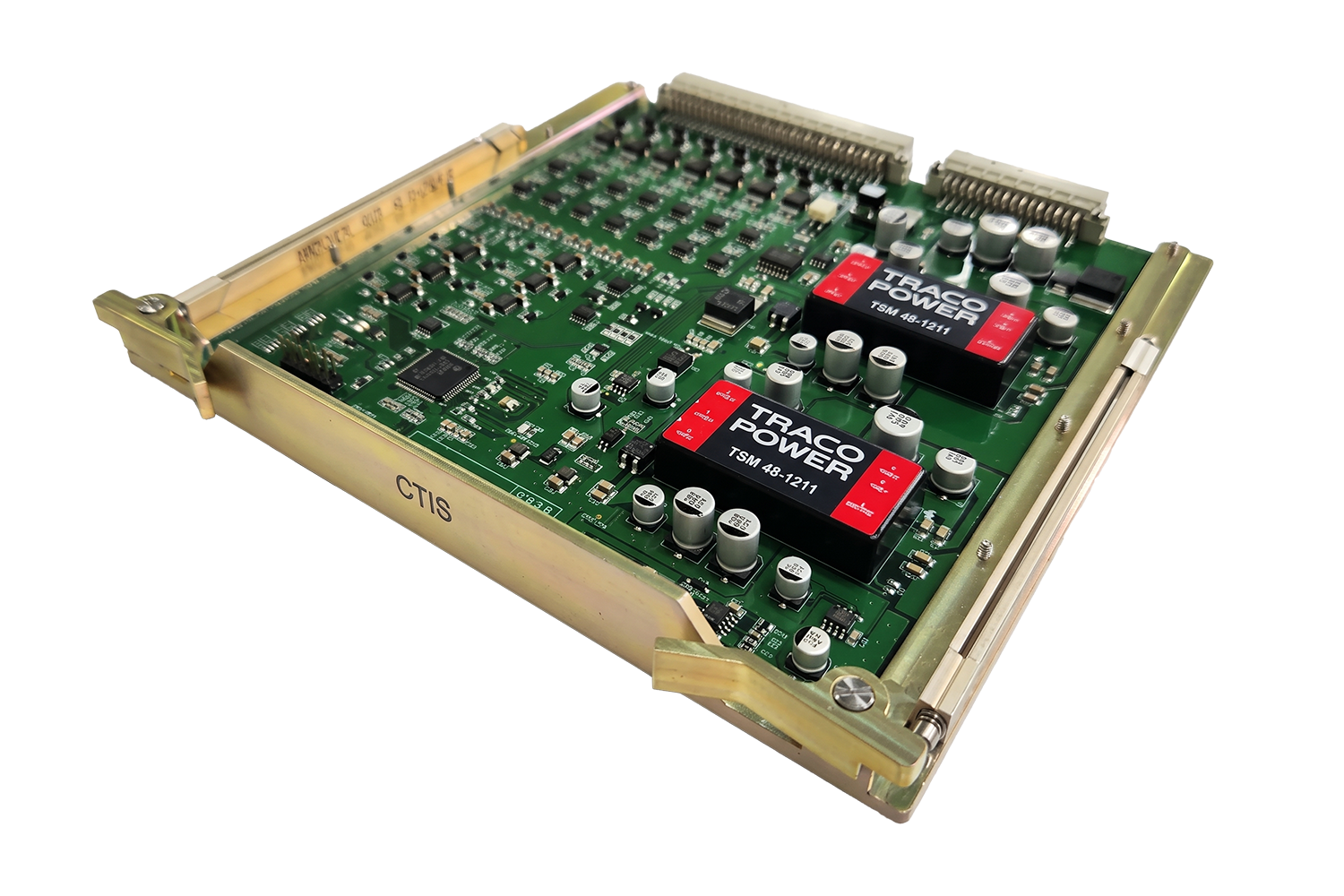

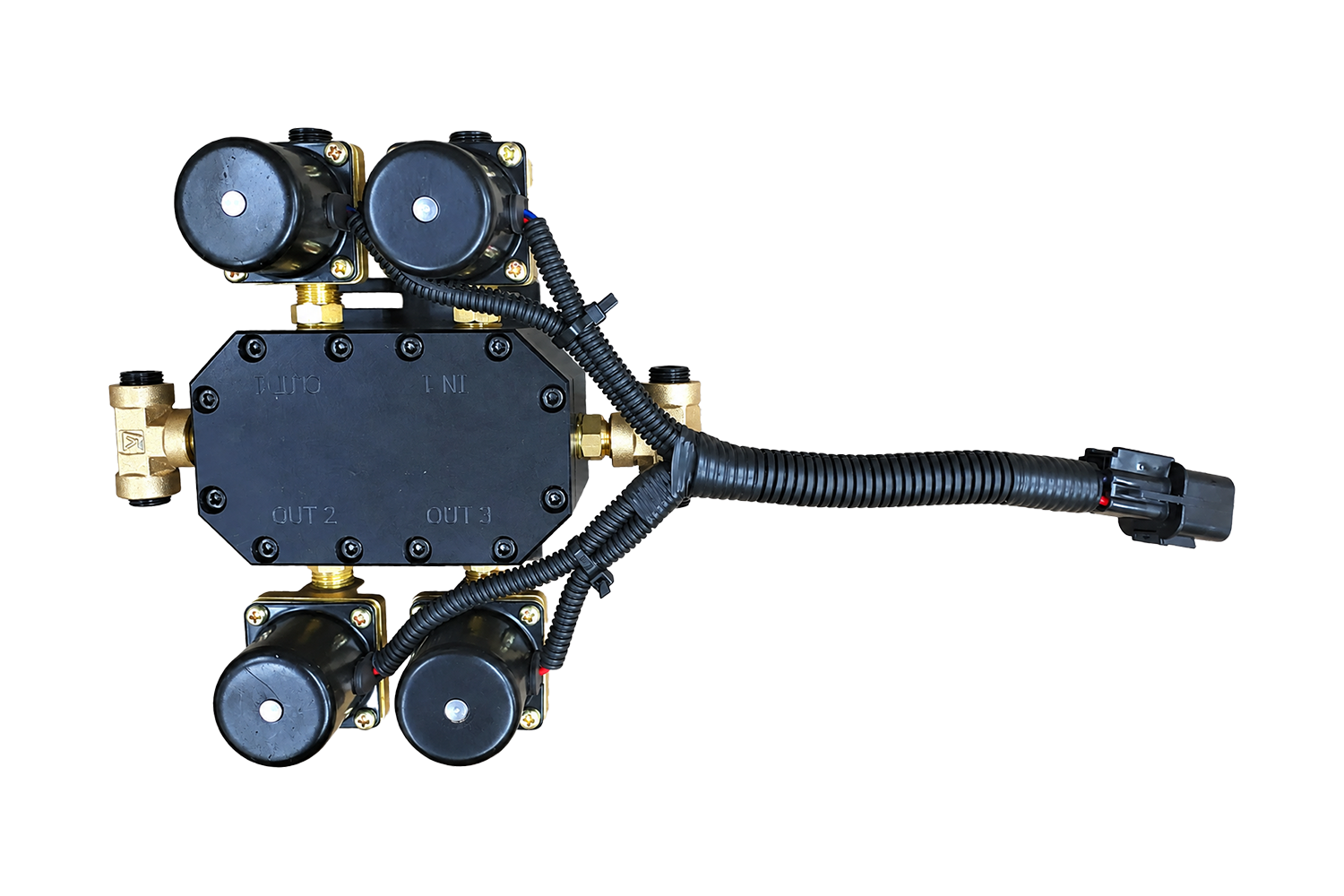

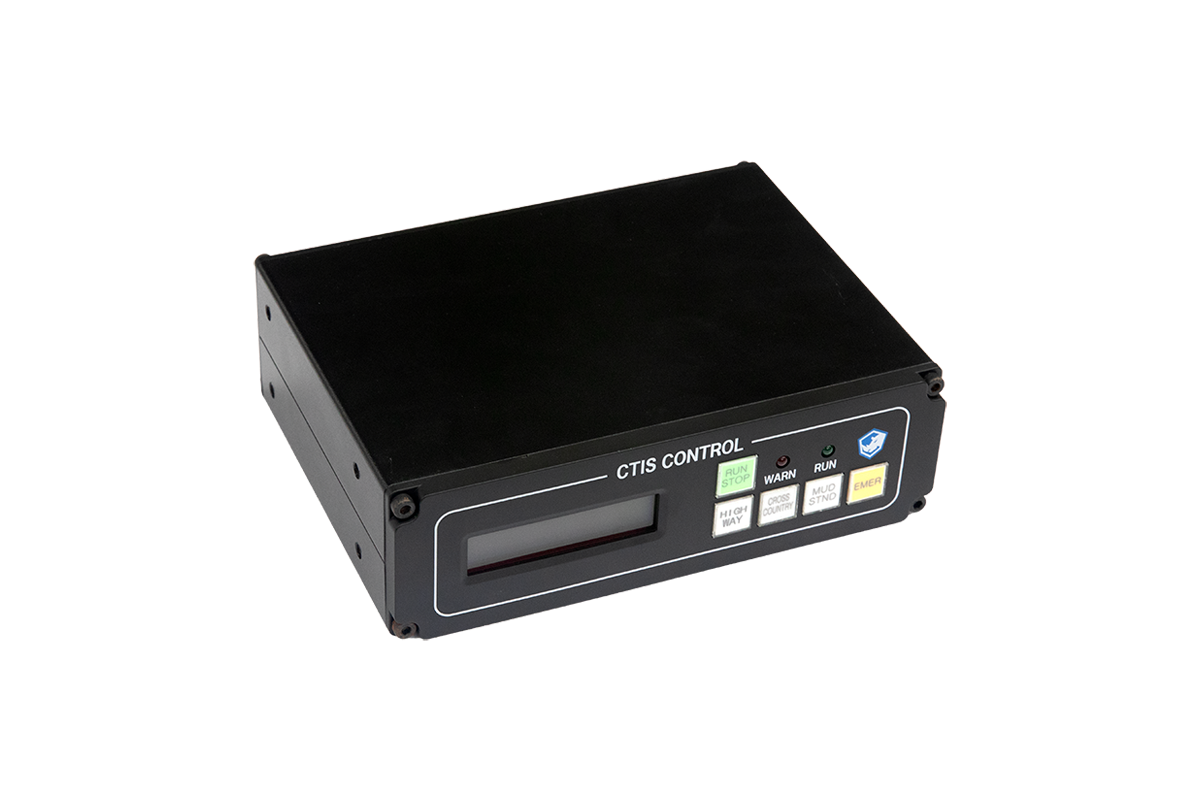

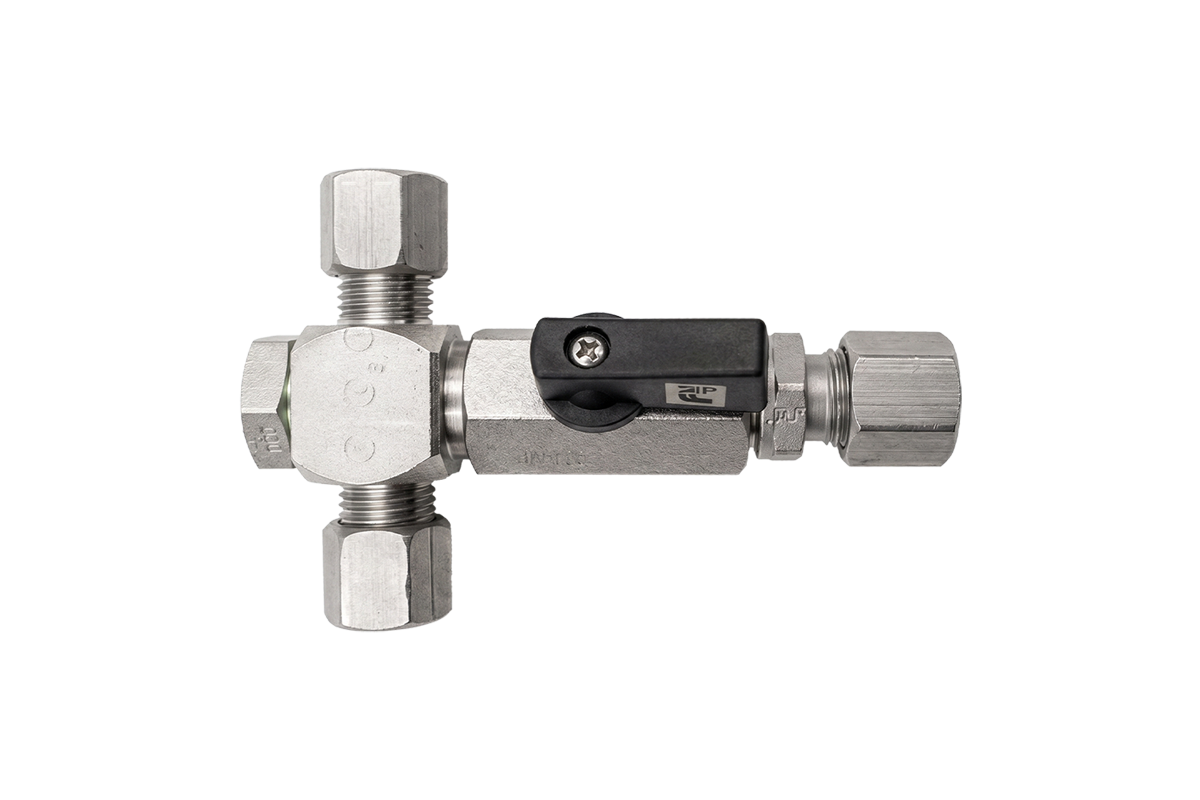

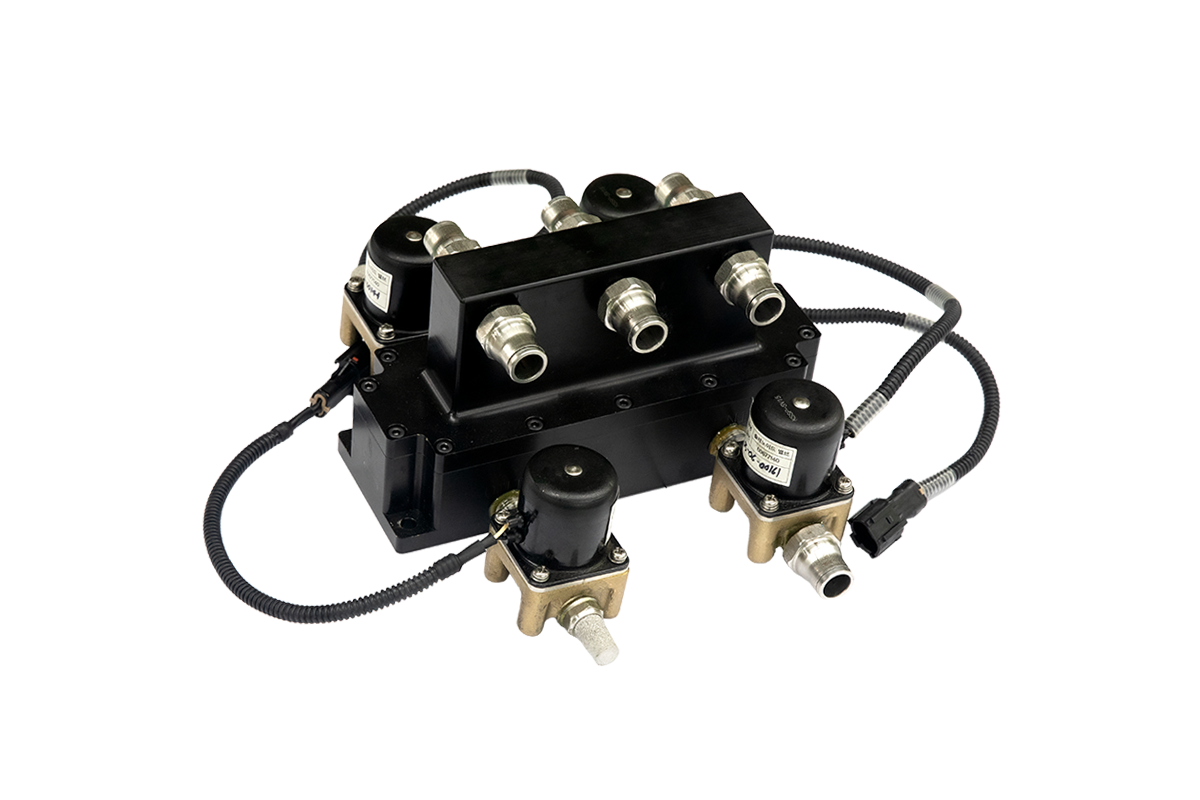

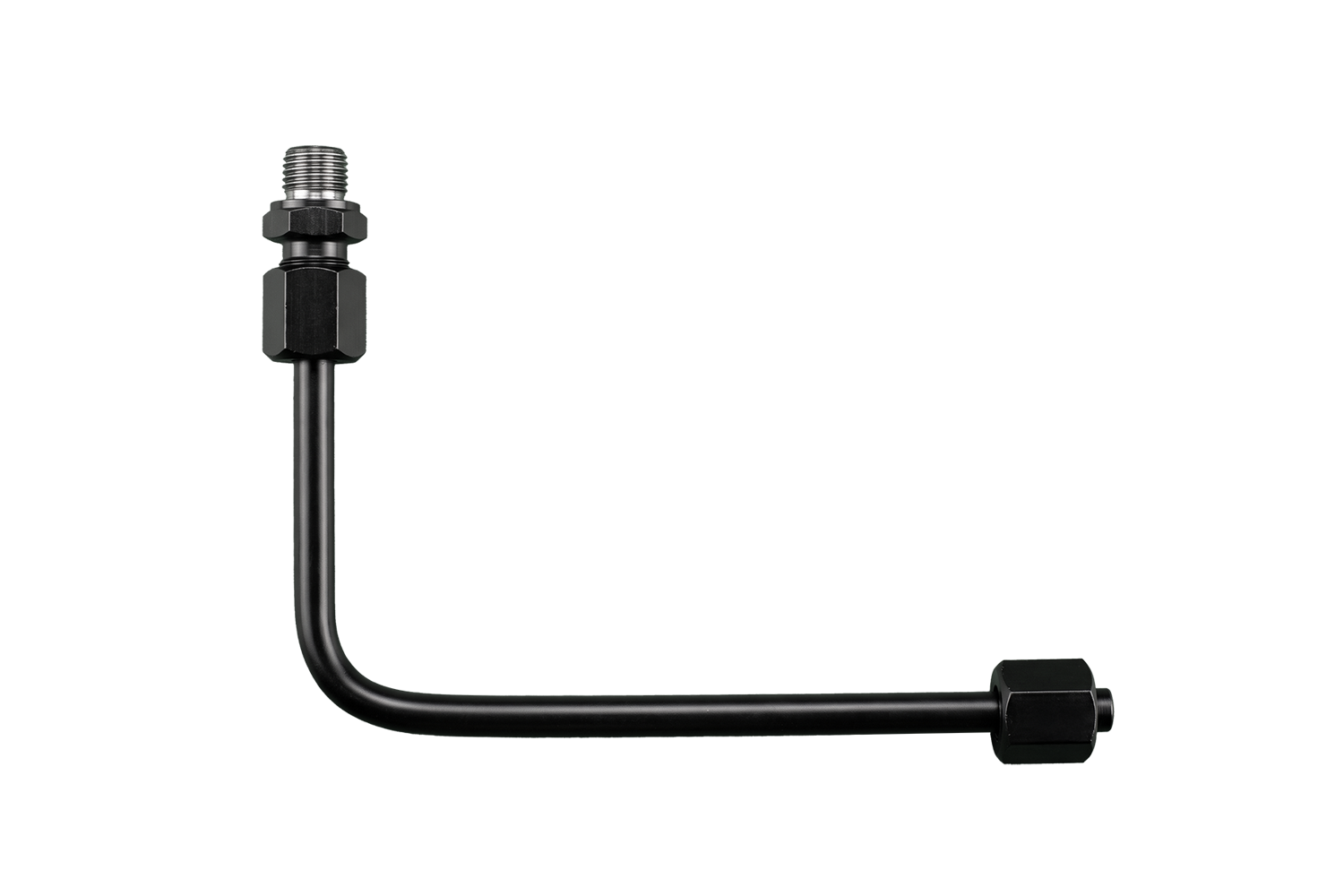

차량에 CTIS 적용을 위한 차체 구조가 이미 마련된 경우, 기존 구조와 연계할 수 있는 핵심 구성품을 모듈 단위로 공급합니다. 차량 제작사가 배관 구성과 시스템 조립을 담당하고, 신승정밀은 차량 사양에 맞는 제어기, 압력센서, 솔레노이드밸브, 매니폴드 및 휠밸브를 제공합니다.
-
적용 방식02
VEHICLE INTEGRATION
차량 개발 단계부터 참여하는 통합 설계

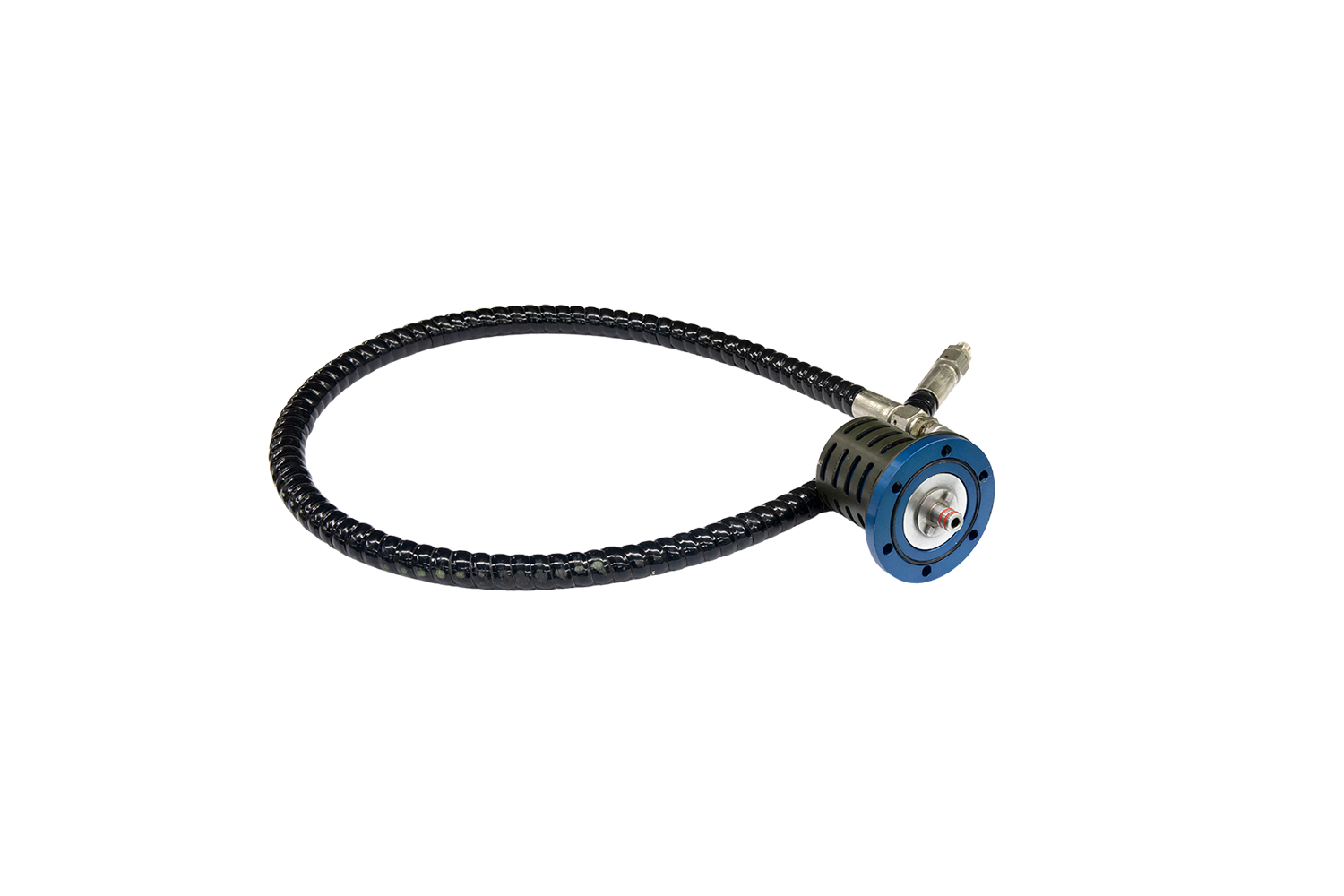

CTIS 적용 구조가 마련되지 않은 차량은 공기 공급원부터 회전하는 타이어까지 새로운 공기 전달 경로를 설계해야 합니다. 신승정밀은 차량 개발사와 협업하여 로터리 유니온 적용, 차축 구조 변경, 공압 배관 구성 및 차량 제어 시스템과의 연동 방안을 설계합니다.
-
적용 방식03
INDEPENDENT AIR SUPPLY
독립형 공기 공급 CTIS 개발
기존 CTIS는 일반적으로 차량에 장착된 컴프레서와 에어탱크를 공기 공급원으로 사용하기 때문에 적용 가능한 차량이 제한될 수 있습니다. 신승정밀은 차량 자체의 공기 공급원이 없는 경우에도 CTIS를 적용할 수 있도록 소형 컴프레서 또는 에어펌프를 이용한 독립형 시스템을 개발하고 있습니다.
차량 모델에 따라 공기 공급원의 위치와 용량, 차축 구조 및 타이어 연결 방식이 달라지므로, 독립형 CTIS 역시 적용 차량에 적합한 공기 공급 및 전달 경로 설계가 필요합니다.
